修正圆弧齿RPP8M同步带轮

我们龙韵传动生产的RPP8M同步带轮既为国产化设备的RPP8M同步带配套，又能代替进口RPP8M同步带轮使用。如果您定制RPP8M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

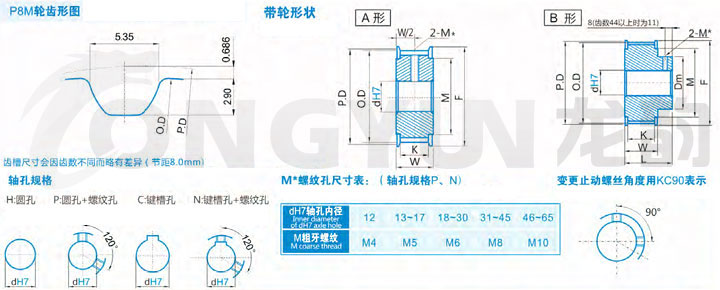

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	H	P	C\|N
P8M*20	A\|B	50.93	49.56	55	39	36	12~32	12~30	12~30
P8M*22		56.02	54.65	60	46	41	12~37	12~34	12~34
P8M*24		61.12	59.75	67	50	46	12~42	12~40	12~40
P8M*26		66.21	64.84	74	53	51	14~50	14~45	14~45
P8M*28		71.30	69.93	80	60	55	14~52	14~48	14~48
P8M*30		76.39	75.02	87	68	60	14~59	14~50	14~50
P8M*32		81.49	80.12	87	68	65	14~59	14~55	14~50
P8M*34		86.58	85.21	94	74	70	16~67	16~60	16~50
P8M*36		91.67	90.30	99	78	75	16~72	16~65	16~50
P8M*40		101.86	100.49	112	90	85	20~80	20~65	20~50
P8M*44		112.05	110.68	119	100	90	20~80	20~65	20~50
P8M*48		122.23	120.86	131	111	100	20~80	20~65	20~50
P8M*50		127.32	125.95	135	115	100	20~80	20~65	20~50
P8M*60		152.79	151.42	160	140	100	20~80	20~65	20~50
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
