修正圆弧齿RPP5M同步带轮

我们龙韵传动生产的RPP5M同步带轮既为国产化设备的RPP5M同步带配套，又能代替进口RPP5M同步带轮使用。如果您定制RPP5M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

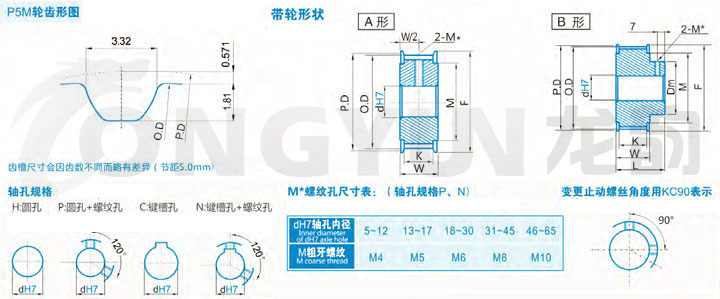

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	H	P	C\|N
P5M*12	A	19.10	17.96	23	13	11	5\|6	5\|6
P5M*14		22.28	21.14	25	16	13	5\|6	5\|6	8
P5M*15		23.87	22.73	28	18	15	5~10	5~8	8
P5M*16		25.46	24.32	32	20	17	5~10	5~10	8~11
P5M*18		28.65	27.51	33	22	19	6~12	6~12	8~11
P5M*20		31.83	30.69	35	24	19	6~12	6~12	8~15
P5M*22		35.01	33.87	40	27	25	8~17	8~17	8~15
P5M*24		38.20	37.06	44	32	25	8~17	8~17	10~18
P5M*25	B	39.79	38.65	44	32	30	10~20	10~20	10~18
P5M*26		41.38	40.24	48	36	30	10~20	10~20	10~20
P5M*28		44.56	43.42	48	36	32	10~22	10~22	10~22
P5M*30		47.75	46.61	51	36	35	12~24	12~24	12~22
P5M*32		50.93	49.79	55	39	38	12~26	12~26	12~25
P5M*34		54.11	52.97	60	46	42	12~30	12~30	12~25
P5M*36		57.30	56.16	67	50	44	12~30	12~30	12~30
P5M*40		63.66	62.52	67	50	48	12~32	12~32	12~32
P5M*44		70.03	68.89	74	58	56	15~38	15~38	15~38
P5M*48		76.39	75.25	83	63	58	15~38	15~38	15~38
P5M*50		79.58	78.44	87	68	64	15~42	15~40	15~40
P5M*60		95.48	94.34	105	84	80	15~52	15~40	15~40
P5M*72		114.59	113.45	119	100	90	15~80	15~65	15~50
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
