圆弧齿HTD5M同步带轮

圆弧齿HTD5M同步带轮

  • 【生产材料】：45#钢、铝合金、铸铁、黄铜等
  • 【加工设备】：数控车床、滚齿机等
  • 【供货周期】：3~10天
  • 【应用领域】：机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等

我们龙韵传动生产的HTD5M同步带轮既为国产化设备的HTD5M同步带配套，又能代替进口HTD5M同步带轮使用。如果您定制HTD5M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

  • 圆弧齿HTD5M同步带轮规格型号介绍
  • 圆弧齿HTD5M同步带轮基本额定功率表
  • 【关注度：】
标准同步带宽度 K W L
09=9MM 11 16 28
15=15MM 17 22 34
25=25MM 27 32 44
30=30MM 32 37 49

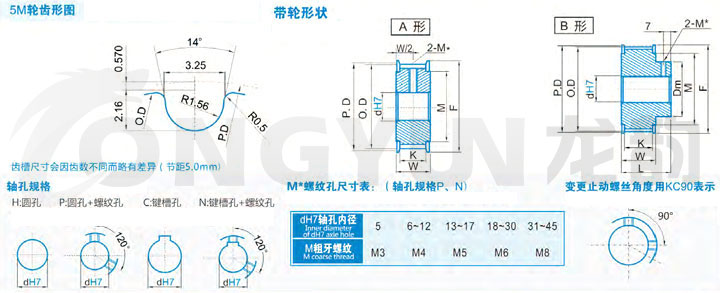

规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 轮毂直径Dm 内孔dH7
A形 B形|C形
H P C|N H P C|N
5M*14 A|B 22.28 21.14 25 16 14 6~10 6~10 8|10 6~10 6~8
5M*15 23.87 22.73 28 18 15 6~10 6~10 8|10 6~10 6~8
5M*16 25.46 24.32 32 20 17 7~12 7~12 8~12 7~12 7~10 8
5M*18 28.65 27.51 33 22 19 7~14 7~12 8~12 7~14 7~11 8|10
5M*19 30.24 29.10 35 24 19 6~16 6~16 8~16 6~15 6~11 8|10
5M*20 31.83 30.69 35 24 19 7~16 7~16 8~16 7~15 7~11 8|10
5M*22 35.01 33.87 41 28 24 7~19 7~18 8~18 7~19 7~15 8~12
5M*24 38.20 37.06 44 32 27 7~22 7~20 8~20 7~22 7~17 8~13
5M*25 39.79 38.65 44 32 27 7~22 7~20 8~20 7~22 7~17 8~15
5M*26 41.38 40.24 48 36 31 8~27 8~22 8~22 8~27 8~21 8~17
5M*28 44.56 43.42 48 36 32 8~27 8~24 8~24 8~27 8~22 8~18
5M*30 47.75 46.61 51 36 33 10~28 10~26 10~26 10~28 10~23 10~18
5M*32 50.93 49.79 55 39 37 10~32 10~28 10~28 10~32 10~27 10~22
5M*34 54.11 52.97 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25
5M*36 57.30 56.16 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25
5M*40 63.66 62.52 67 50 47 10~42 10~38 10~38 10~42 10~35 10~28
5M*44 70.03 68.89 75 55 50 12~50 12~42 12~40 12~46 12~38 12~32
5M*48 76.39 75.25 83 63 60 12~55 12~45 12~40 12~55 12~45 12~40
5M*50 79.58 78.44 86 66 63 12~59 12~45 12~43 12~59 12~45 12~43
5M*60 95.48 94.34 99 78 75 12~72 12~45 12~45 12~71 12~45 12~45
5M*72 114.59 113.45 119 100 90 12~80 12~65 12~50 12~80 12~65 12~50
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
