HTD圆弧齿同步带轮

圆弧齿HTD3M同步带轮

【生产材料】：45#钢、铝合金、铸铁、黄铜等
【加工设备】：数控车床、滚齿机等
【供货周期】：3~10天
【应用领域】：机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等

我们龙韵传动生产的HTD3M同步带轮既为国产化设备的HTD3M同步带配套，又能代替进口HTD3M同步带轮使用。如果您定制HTD3M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

圆弧齿HTD3M同步带轮规格型号介绍
圆弧齿HTD3M同步带轮基本额定功率表
【关注度：】

标准同步带宽度	K	W	L
06=6MM	7	11	19
09=9MM	11	15	23
12=12MM	14	18	26
15=15MM	17	21	29

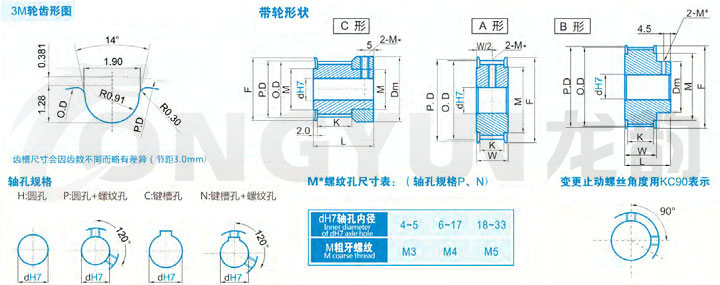

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
							A形			B形\|C形
							H	P	C\|N	H	P	C\|N
3M*14	C\|A	13.37	12.61	16	9.5	16	4\|5\|6			4\|5\|6	4\|5\|6
3M*15		14.32	13.56	18	11	18	4\|5\|6			4\|5\|6	4\|5\|6
3M*16		15.28	14.52	18	11	18	4~7			4~7	4~7
3M*18		17.19	16.43	20	12	20	4~8	4\|5		4~8	4~8
3M*19		18.14	17.38	23	13	23	4~9	4\|5\|6		4~8	4~8
3M*20		19.10	18.34	23	13	23	4~9	4\|5\|6		4~8	4~8
3M*22		21.01	20.25	25	16	25	4~10	4~8		4~10	4~10
3M*24	A\|B	22.92	22.16	25	16	14	4~10	4~10		4~10	4~8
3M*25		23.87	23.11	28	18	16	4~11	4~11	8\|10\|11	4~11	4~10
3M*26		24.83	24.07	28	18	16	5~11	5~11	8\|10\|11	5~11	5~10	8
3M*28		26.74	25.98	31	20	18	5~13	5~13	8~13	5~13	5~10	8
3M*30		28.65	27.89	33	22	20	6~15	6~14	8~14	6~15	6~12	8
3M*32		30.56	29.80	35	24	20	6~17	6~16	8~16	6~16	6~12	8~11
3M*34		32.47	31.71	41	28	26	6~20	6~18	8~18	6~20	6~18	8~11
3M*36		34.38	33.62	41	28	26	6~20	6~18	8~18	6~20	6~18	8~13
3M*40		38.20	37.44	44	32	30	8~24	8~23	8~23	8~24	8~21	8~13
3M*44		42.02	41.26	48	36	32	8~28	8~25	8~25	8~28	8~23	8~16
3M*48		45.84	45.08	51	36	34	8~30	8~25	8~25	8~30	8~25	8~18
3M*50		47.75	46.99	52	38	34	8~32	8~28	8~28	8~30	8~25	8~20
3M*60		57.30	56.54	60	46	39	8~38	8~33	8~32	8~35	8~30	8~20
3M*70		68.76	68.00	75	55	50	8~50	8~42	8~0	8~46	8~438	8~22

基准额定功率表：Htd3M型号/同步带宽度9mm（Kw）
主动轮	主动轮齿数
转速	10	12	14	16	18	20	24	28	32	40	48	56	64	72	80
20	无	0.002	0.002	0.002	0.003	0.003	0.003	0.005	0.005	0.007	0.010	0.012	0.013	0.013	0.015
40	无	0.003	0.003	0.005	0.005	0.005	0.007	0.008	0.010	0.015	0.018	0.021	0.025	0.028	0.031
60	0.003	0.005	0.005	0.007	0.008	0.008	0.012	0.013	0.017	0.021	0.028	0.033	0.038	0.041	0.046
100	0.007	0.008	0.010	0.012	0.013	0.015	0.018	0.021	0.026	0.035	0.046	0.054	0.063	0.069	0.078
200	0.013	0.017	0.018	0.021	0.025	0.028	0.036	0.045	0.053	0.071	0.091	0.109	0.124	0.139	0.155
300	0.018	0.021	0.026	0.030	0.035	0.040	0.050	0.059	0.071	0.096	0.122	0.144	0.165	0.185	0.206
400	0.021	0.026	0.031	0.038	0.043	0.050	0.061	0.074	0.087	0.117	0.149	0.177	0.201	0.228	0.252
500	0.026	0.031	0.038	0.045	0.051	0.058	0.073	0.087	0.102	0.137	0.175	0.206	0.236	0.266	0.295
600	0.030	0.036	0.045	0.051	0.058	0.066	0.083	0.099	0.117	0.157	0.198	0.234	0.269	0.302	0.335
700	0.033	0.041	0.050	0.058	0.066	0.074	0.092	0.112	0.132	0.175	0.221	0.262	0.299	0.337	0.375
800	0.038	0.046	0.054	0.064	0.073	0.083	0.102	0.124	0.145	0.193	0.244	0.287	0.328	0.37	0.411
870	0.040	0.050	0.058	0.068	0.078	0.087	0.109	0.132	0.155	0.205	0.259	0.305	0.348	0.393	0.436
900	0.041	0.050	0.059	0.069	0.079	0.091	0.112	0.135	0.158	0.210	0.264	0.312	0.356	0.401	0.446
1000	0.045	0.054	0.064	0.076	0.086	0.097	0.120	0.145	0.172	0.226	0.285	0.337	0.384	0.432	0.480
1160	0.050	0.061	0.073	0.084	0.097	0.109	0.135	0.163	0.191	0.252	0.317	0.373	0.426	0.480	0.533
1200	0.051	0.063	0.074	0.086	0.099	0.112	0.139	0.167	0.196	0.257	0.325	0.383	0.437	0.429	0.545
1400	0.058	0.071	0.084	0.097	0.112	0.125	0.155	0.186	0.219	0.289	0.361	0.426	0.487	0.546	0.607
1450	0.059	0.073	0.086	0.101	0.114	0.129	0.160	0.191	0.226	0.295	0.371	0.436	0.498	0.559	0.622
1600	0.064	0.078	0.092	0.107	0.124	0.139	0.172	0.206	0.243	0.317	0.398	0.467	0.533	0.599	0.665
1750	0.069	0.084	0.099	0.116	0.132	0.149	0.185	0.221	0.259	0.338	0.422	0.497	0.568	0.637	0.708
1800	0.069	0.086	0.102	0.119	0.135	0.152	0.188	0.224	0.264	0.345	0.431	0.507	0.579	0.650	0.721
2000	0.076	0.092	0.111	0.127	0.147	0.165	0.203	0.244	0.285	0.373	0.464	0.546	0.622	0.698	0.774
2400	0.087	0.107	0.127	0.147	0.168	0.190	0.233	0.279	0.325	9.424	0.526	0.619	0.705	0.790	0.875
2800	0.099	0.120	0.142	0.165	0.188	0.213	0.261	0.312	0.365	0.474	0.586	0.686	0.782	0.875	0.967
3200	0.109	0.134	0.158	0.183	0.208	0.234	0.289	0.345	0.401	0.520	0.642	0.751	0.853	0.954	1.053
3600	0.120	0.145	0.173	0.200	0.228	0.256	0.315	0.375	0.437	0.564	0.695	0.812	0.921	1.026	1.130
4000	0.130	0.158	0.186	0.216	0.248	0.277	0.340	0.404	0.470	0.607	0.744	0.868	0.983	1.094	1.200
5000	0.155	0.188	0.221	0.256	0.292	0.327	0.401	0.475	0.551	0.705	0.860	0.995	1.119	1.236	1.343
6000	0.178	0.216	0.254	0.294	0.333	0.375	0.457	0.540	0.624	0.794	0.959	1.101	1.226	1.340	1.437
7000	0.200	0.243	0.258	0.330	0.375	0.419	0.510	0.601	0.691	0.871	1.041	1.185	1.304	1.403	1.478
8000	0.221	0.269	0.315	0.365	0.413	0.460	0.559	0.657	0.752	0.939	1.110	1.244	1.346	1.421	1.460
10000	0.262	0.317	0.373	0.427	0.483	0.538	0.648	0.754	0.856	1.041	1.195	1.289	1.327	1.307	1.219
