HTD圆弧齿同步带轮

圆弧齿HTD20M同步带轮

【生产材料】：45#钢、铝合金、铸铁、黄铜等
【加工设备】：数控车床、滚齿机等
【供货周期】：3~10天
【应用领域】：通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等

我们龙韵传动生产的HTD20M同步带轮既为国产化设备的HTD20M同步带配套，又能代替进口HTD20M同步带轮使用。如果您定制HTD20M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

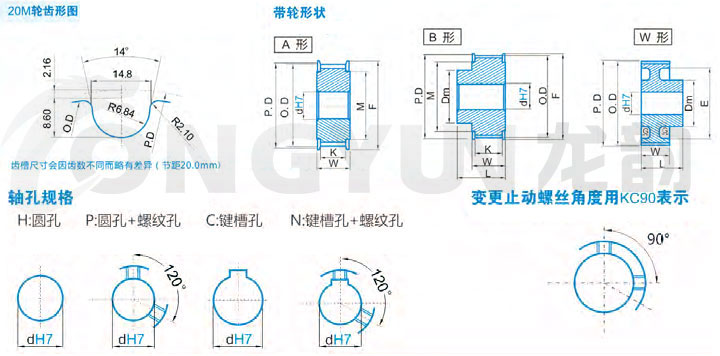

圆弧齿HTD20M同步带轮规格型号介绍
圆弧齿HTD20M同步带轮基本额定功率表
【关注度：】

标准同步带宽度	K	W	G	L
115=115MM	125	135	28	168
170=170MM	180	190	30	223
230=230MM	240	250	35	283

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	透孔外径E	轮毂直径Dm	内孔dH7
								A形		B形\|W形
								H	C\|N	H	C\|N
20M*34	A\|B	216.45	212.13	240	165		165	32~142	32~135	32~142	32~135
20M*36		229.18	224.86	250	178		178	32~142	32~135	32~142	32~135
20M*38		241.92	237.60	265	190		181	35~142	35~138	35~142	35~138
20M*40		254.56	250.24	275	203		203	35~145	35~138	35~145	35~138
20M*44		280.11	275.79	300	228		210	35~145	35~138	35~145	35~138
20M*48		305.58	301.26	325	254		228	44~180	44~150	44~180	44~150
20M*52		331.04	326.72	350	279		228	50~202	50~175	50~202	50~175
20M*56		356.51	352.19	375	305		280	50~224	50~182	50~224	50~182
20M*60	W	381.97	377.65			328	280	55~255	55~182	55~255	55~182
20M*64		407.44	403.12			350	300	55~255	55~220	55~255	55~220
20M*68		432.90	428.58			380	300	60~255	60~220	60~255	60~220
20M*72		458.37	454.05			400	320	60~255	60~240	60~255	60~240
20M*80		509.30	504.98			450	340	60~255	60~240	60~255	60~240
20M*90		572.96	568.64			510	380	60~255	60~240	60~255	60~240
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991

20M（115mm宽）基本额定功率P0														KW
主动轮	主动轮齿数
转速	34	36	38	40	44	48	52	56	60	64	68	72	80	90
10	2.01	2.16	2.31	2.46	2.69	2.98	3.21	3.43	3.66	3.8	4.03	4.18	4.55	5
20	4.03	4.33	4.55	4.85	5.45	5.89	6.42	6.86	7.31	7.68	8.06	8.18	9.17	10
30	6.04	6.49	6.86	7.31	8.13	8.88	9.62	10.29	10.97	11.49	12.09	12.61	13.73	15.07
40	7.98	8.58	9.18	9.77	10.82	11.79	12.7	13.8	14.55	15.37	16.11	16.86	18.28	20.07
50	10	10.74	11.41	12.16	13.5	14.77	15.96	17.23	18.2	19.17	20.14	21.04	22.9	5.06
60	12.01	12.91	13.73	14.62	16.26	17.68	19.17	20.14	21.86	22.97	24.17	25.29	27.45	30.06
80	16.04	17.23	18.28	19.47	21.63	23.57	25.59	27.53	29.17	30.66	32.15	33.64	36.55	40.06
100	19.99	21.48	22.9	24.32	27.08	29.54	31.93	34.39	36.4	38.34	40.21	42.07	45.73	50.06
150	30.06	32.23	34.32	36.48	40.58	44.24	47.89	51.62	54.61	57.44	60.28	63.04	68.48	74.97
200	40.06	41.78	45.73	48.64	54.01	58.93	63.8	68.71	72.66	76.47	80.2	83.93	91.09	99.67
300	57.96	62.29	66.17	70.35	78.93	87.8	93.53	99.14	104.66	110.04	115.26	120.4	130.4	142.34
400	73.03	78.33	73.18	88.4	98.99	110.04	116.97	123.76	130.4	136.82	143.08	149.2	160.99	174.79
500	87.06	93.25	98.99	105.11	117.7	130.4	138.35	146.14	153.68	160.99	168	174.79	187.69	160.39
600	100.19	107.27	113.77	120.7	134.73	149.2	—	166.58	174.79	182.62	190.16	197.32	210.75	225.67
730	116.15	124.21	131.59	139.43	155.32	171.58	—	190.38	199.11	207.31	215	222.23	235.21	248.57
800	124.28	132.86	140.62	148.83	165.54	182.62	192.62	201.94	210.75	218.95	226.56	233.57	245.73	257.37
870	132.04	141.07	149.2	157.85	175.31	193.06	203.21	212.61	221.26	229.4	236.78	243.35	254.31	263.64
970	142.64	152.18	160.76	169.94	188.29	206.87	—	226.34	234.77	242.3	248.94	254.61	263.04	—
1170	161.88	172.33	181.58	191.42	210.97	230.51	—	248.27	255.13	260.58	264.61	267.07	267.44	—
1200	164.57	175.09	184.49	194.33	214.03	233.57	—	250.88	257.37	262.37	265.87	267.74	266.47	—
1460	185.46	196.57	206.19	216.27	235.96	254.98	261.55	265.95	267.96	267.52	264.46	—	—	—
1600	194.93	206.12	215.59	225.52	244.54	262.37	266.7	268.04	266.47	—	—	—	—	—
1750	203.66	214.7	223.6	223.27	251.03	266.99	267.96	265.35	—	—	—	—	—	—
2000	214.92	225.14	233.13	241.26	225.36	266.47	—	—	—	—	—	—	—	—
