H橡胶单面齿同步带

H橡胶单面齿同步带设计参数：
齿形为英制梯形齿，又名方型齿，属于重型传动设计。
标准设计参考值：节距:12.7mm；齿高：2.29mm；带厚：4.3mm；角度：40度
H橡胶单面齿同步带设计要点：
1、H橡胶单面齿同步带属于周节制梯型齿同步带，齿形为梯形齿。
2、H橡胶单面齿同步带弹性支持和牙齿结合耐用性和重量轻。
3、尼龙面临保护和加强了带齿表面，增加了H橡胶单面齿同步带的耐磨性。
4、H橡胶单面齿同步带内含有玻璃纤维长有良好的稳定性和灵活性。
H橡胶单面齿同步带识别：

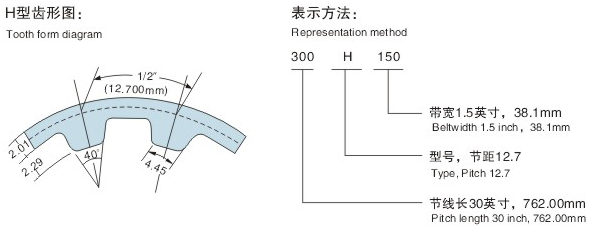

三个部分：指示带的长度，间距和宽度带回来的部分号码。如下图所示。此H橡胶单面齿同步带型号，节线长为30英寸（762.00mm），带宽为1.5英寸(38.1mm)。

规格	节线长	齿数	规格	节线长	齿数
145 H	368.30	29	560 H	1422.40	112
185 H	469.90	37	570 H	1447.80	114
200 H	508.00	40	580 H	1473.20	116
210 H	533.40	42	590 H	1498.60	118
220 H	558.80	44	600 H	1524.00	120
225 H	571.50	45	630 H	1600.20	126
230 H	584.20	46	640 H	1625.60	128
240 H	609.60	48	650 H	1651.00	130
245 H	622.30	49	660 H	1676.40	132
250 H	635.00	50	670 H	1701.80	134
255 H	647.70	51	680 H	1727.20	136
260 H	660.40	52	700 H	1778.00	140
270 H	685.80	54	710 H	1803.40	142
280 H	711.20	56	720 H	1828.80	144
285 H	723.90	57	725 H	1841.50	145
290 H	736.60	58	730 H	1854.20	146
300 H	762.00	60	740 H	1879.60	148
310 H	787.40	62	750 H	1905.00	150
315 H	800.10	63	760 H	1930.40	152
320 H	812.80	64	770 H	1955.80	154
330 H	838.20	66	780 H	1981.20	156
340 H	863.60	68	800 H	2032.00	160
345 H	876.30	69	810 H	2032.00	162
350 H	889.00	70	830 H	2108.20	166
360 H	914.40	72	840 H	2133.60	168
365 H	927.10	73	850 H	2159.00	170
370 H	939.80	74	870 H	2209.80	174
375 H	952.50	75	880 H	2235.20	176
380 H	965.50	76	900 H	2286.00	180
385 H	977.90	77	940 H	2387.60	188
390 H	990.60	78	950 H	2413.00	190
395 H	1003.30	79	960 H	2438.40	192
400 H	1016.00	80	980 H	2489.20	196
405 H	1028.70	81	1000 H	2540.00	200
410 H	1041.40	82	1020 H	2590.80	204
420 H	1066.80	84	1050 H	2667.00	210
425 H	1079.50	85	1070 H	2717.80	214
430 H	1092.20	86	1100 H	2794.00	220
435 H	1104.90	87	1120 H	2844.80	224
440 H	1117.60	88	1130 H	2870.20	226
445 H	1130.30	89	1140 H	2895.60	228
450 H	1143.00	90	1150 H	2921.00	230
460 H	1168.40	92	1160 H	2946.40	232
465 H	1181.10	93	1180 H	2997.20	236
470 H	1193.80	94	1200 H	3048.00	240
480 H	1219.20	96	1250 H	3175.00	250
485 H	1231.90	97	1325 H	3365.50	265
490 H	1244.60	98	1350 H	3429.00	270
500 H	1270.00	100	1400 H	2556.00	280
510 H	1295.40	102	1450 H	3683.00	290
515 H	1308.10	103	1560 H	3962.40	312
520 H	1320.80	104	1600 H	4064.00	320
525 H	1333.50	105	1630 H	4140.20	326
530 H	1346.20	106	1700 H	4318.00	340
540 H	1371.60	108	2200 H	5588.00	440
550 H	1397.00	110
